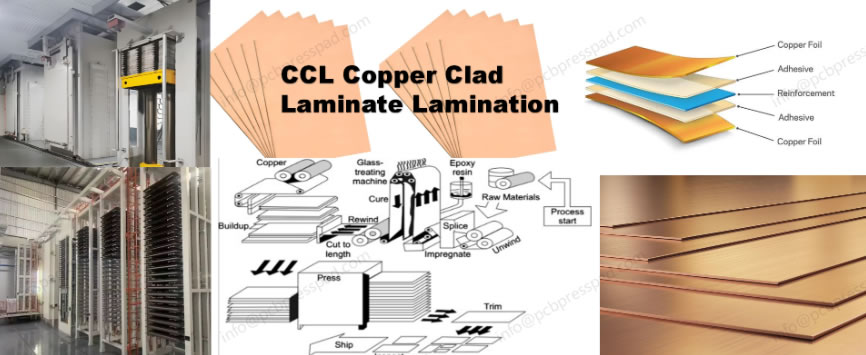

Nella produzione di laminati rivestiti di rame (CCL), il processo di laminazione sottopone i materiali ad alte temperature e pressioni per unire gli strati dielettrici e le lamine di rame. In questa fase critica, i cuscinetti di ammortizzazione ad alta temperatura svolgono un ruolo spesso sottovalutato ma essenziale. La loro funzione principale è quella di garantire una distribuzione uniforme della pressione e del calore su tutta la pila di laminati, assorbire le piccole irregolarità superficiali e proteggere sia le piastre di pressatura che il prodotto CCL da eventuali danni. La scelta del cuscinetto di ammortizzazione appropriato non è quindi una semplice decisione di acquisto, ma una specifica tecnica che influenza direttamente la qualità del prodotto, la resa e la stabilità del processo. Di seguito viene presentata un'analisi dettagliata dei fattori critici da considerare.
1. Prestazioni e stabilità alle alte temperature
Il criterio fondamentale è la capacità del materiale di mantenere prestazioni costanti anche dopo un'esposizione prolungata allo specifico profilo termico di laminazione. La laminazione CCL opera tipicamente tra i 180 °C e i 220 °C, e talvolta anche a temperature superiori per materiali avanzati, sotto una pressione considerevole. Il tampone non solo deve resistere a queste temperature senza fondersi, degradarsi o subire un'eccessiva espansione/compressione termica, ma deve anche mantenere le sue proprietà funzionali (elasticità, spessore, texture superficiale) per centinaia di cicli di pressatura. I dati chiave da verificare presso il fornitore includono la temperatura di esercizio continuo e la temperatura di deflessione termica. Il materiale deve aver dimostrato una stabilità comprovata alla temperatura massima di processo o superiore, con un degassamento minimo che potrebbe contaminare il laminato o la pressa.
2. Composizione e proprietà dei materiali
La scelta del materiale di base definisce le caratteristiche principali del tappetino. Tra le opzioni più comuni ad alte prestazioni si annoverano:
Gomma siliconica (solida o spugnosa): offre un'eccellente flessibilità e un ampio intervallo di temperature di esercizio (spesso da -60 °C a oltre 230 °C). Le versioni per alte temperature mantengono la loro elasticità e sono facili da pulire. Le varianti in gomma siliconica spugnosa offrono una comprimibilità superiore per superfici irregolari.
Fogli di fluoropolimeri (ad esempio, PTFE, FEP, PFA): offrono un'eccezionale inerzia chimica, un'energia superficiale molto bassa (eccellenti proprietà di rilascio) e possono resistere a temperature superiori a 250 °C. Sono molto resistenti, ma possono essere meno comprimibili degli elastomeri.
Materiali compositi speciali: i materiali ingegnerizzati, come i tessuti non tessuti aramidici resistenti alle alte temperature o i tessuti impregnati di ceramica, offrono combinazioni uniche di isolamento termico, stabilità dimensionale e durata. La scelta deve basarsi sul giusto equilibrio tra comprimibilità, trasferimento di calore e longevità.
3. Spessore, durezza (durezza) e comprimibilità
Queste proprietà meccaniche sono interdipendenti e devono essere adattate allo specifico processo di laminazione.
Spessore: i cuscinetti più spessi (ad esempio, da 1 mm a 3 mm) offrono una maggiore capacità di adattarsi alle irregolarità del substrato e di assorbire le variazioni di altezza dello strato di materiale. Tuttavia, uno spessore eccessivo può leggermente smorzare il trasferimento di calore e potrebbe richiedere regolazioni del ciclo di pressatura.
Durezza (scala Shore A): un cuscinetto troppo duro (durezza elevata) non si adatterà correttamente, causando punti di pressione. Un cuscinetto troppo morbido potrebbe comprimersi eccessivamente, perdendo il suo effetto ammortizzante e potenzialmente causando deformazioni attorno ai bordi del pannello CCL. Una durezza intermedia (ad esempio, Shore A 50-80) è spesso un buon punto di partenza, in quanto offre un buon equilibrio tra supporto e adattabilità.
La combinazione ottimale garantisce una distribuzione uniforme della pressione su tutta la superficie del pannello, elemento fondamentale per ottenere un flusso di resina costante, una forza di adesione uniforme e una tolleranza di spessore finale omogenea su tutto il foglio CCL.
4. Resistenza alla fiamma e sicurezza
L'ambiente di laminazione comporta temperature elevate e, in alcuni casi, la presenza di impianti elettrici. La scelta di cuscinetti di imbottitura intrinsecamente ignifughi o con classificazione UL94 (ad esempio, V-0, VTM-0) è una misura di sicurezza fondamentale. Questa proprietà riduce al minimo il rischio di incendio e impedisce che il cuscinetto stesso diventi una fonte di combustibile nell'improbabile eventualità di un guasto operativo o di un surriscaldamento localizzato, proteggendo così sia il personale che le apparecchiature.
5. Compatibilità ambientale e con le camere bianche
La moderna produzione di componenti elettronici attribuisce grande importanza alla sicurezza ambientale e al controllo della contaminazione. Il materiale del cuscinetto di imbottitura deve essere:
Basso contenuto di composti organici volatili (COV): non deve rilasciare fumi o vapori a base di silicone che potrebbero depositarsi sulle piastre delle presse a caldo o, in casi estremi, migrare e influenzare l'energia superficiale del CCL o i successivi processi di incollaggio.
Chimicamente inerte: non deve reagire né essere degradato da agenti distaccanti, solventi per la pulizia o resine per laminati utilizzati nel processo.
Adatto all'ambiente di produzione: per gli impianti con requisiti di camera bianca, il materiale del tampone deve essere anti-sfaldamento e facile da pulire per soddisfare gli standard relativi al particolato.
6. Competenza tecnica e affidabilità del fornitore
Il ruolo del fornitore va oltre la semplice fornitura di materiali. Un fornitore affidabile dovrebbe:
Fornire schede tecniche complete e verificabili (TDS) e schede di sicurezza dei materiali (MSDS).
Offri campioni di materiale per la valutazione e la sperimentazione nel tuo specifico processo.
Possedere una conoscenza approfondita del processo di laminazione ed essere in grado di consigliare i materiali in base al tipo di CCL (FR-4, materiali ad alta Tg, materiali RF, ecc.) e ai parametri della pressa.
Garantire una qualità costante e catene di approvvigionamento stabili è fondamentale per prevenire interruzioni della produzione. Un fornitore in grado di offrire fustellatura o fabbricazione personalizzate per adattarsi alle dimensioni del piano di stampa rappresenta un valore aggiunto significativo.
Conclusione
La selezione dei cuscinetti di ammortizzazione per alte temperature è una decisione di ingegneria di precisione, fondamentale per una produzione robusta di laminati rivestiti in rame (CCL). Una valutazione sistematica dovrebbe iniziare con una chiara definizione della finestra di processo (temperatura, pressione, tempo di ciclo) e degli obiettivi di qualità (uniformità dello spessore, finitura superficiale). Valutando rigorosamente i materiali in base a criteri di stabilità termica, prestazioni meccaniche, sicurezza, conformità ambientale e supporto del fornitore, i produttori possono assicurarsi un componente che migliori il controllo del processo, protegga apparecchiature preziose e contribuisca direttamente alla produzione di laminati rivestiti in rame di alta qualità e affidabili. Per le applicazioni critiche, si raccomanda vivamente di condurre una prova controllata con un piccolo lotto di materiali candidati in condizioni di produzione reali per convalidarne le prestazioni.
